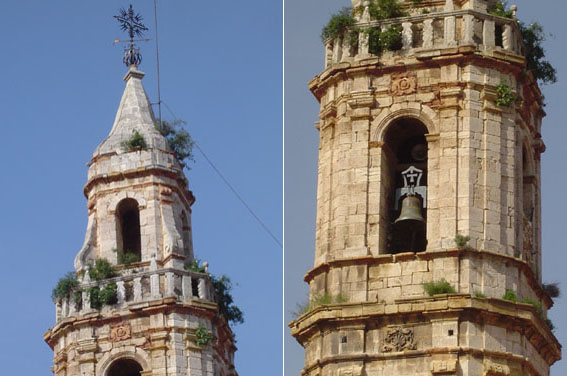

OBRAS DE REHABILITACIÓN EN LA TORRE DE LA IGLESIA PARROQUIAL DE TRONCHON

Información facilitada por el Ayuntamiento de Tronchón

1 PROMOTOR: Parroquia de Tronchón

2 AUTOR DEL PROYECTO: JOSÉ ÁNGEL GARZARÁN SORIANO Arquitecto colegiado 3033 Colegio Oficial de Arquitectos de Aragón.

3 OBJETO DEL PROYECTO: Desarrollar el proyecto básico y de ejecución de las obras de rehabilitación de la torre de la iglesia con un presupuesto total de licitación de CUARENTA Y TRES MIL EUROS.

Mediante decreto de la Alcaldía del 17.08.2006, se concede el permiso de obras.

Obra subvencionada por:

FUNDACION BLASCO DE ARAGON

DIPUTACION DE TERUEL

IBERCAJA

El plazo de ejecución de las obras previsto es de CUATRO MESES.

10 ACTUACIONES OBJETO DE PROYECTO

En cuanto los parámetros de cantería de todos los cuerpos, deberán rejuntarse con mortero de cal. Se cerrarán las oquedades existentes con resinas de forma que el acabado disponga del mismo color y textura que la cantería existente y se sustituirán o complementarán con nuevo material las piezas degradadas.

Además al igual que en el resto de cuerpos de la torre, todos los parámetros se limpiarán con chorro de agua y arena de forma que vuelvan a presentar una textura libre de suciedad.

Todas las cornisas deben ser restauradas reconstruyendo por completo las piezas más deterioradas. Para ello se obtendrá una vez montados los andamios, un despiece exacto de cada una de ellas, colocando el molde o encofrado utilizando como guía o base las piezas confinante. De esta forma el resultado dispondrá de la misma sección que los originales.

Una vez recuperadas las cornisas, se ajustará una capa impermeable en sus caras superiores con el fin de evitar la penetración del agua en el interior del material y aseguran su rápida evacuación.

Se reconstruirán los pináculos desaparecidos para colocarlos en su lugar correspondiente.

La actuación en el último cuerpo es similar a la del segundo con la diferencia de la intervención en el chapitel, que aun presentando buen estado en sus faldones, prestaremos especial atención en la impermeabilización de su arranque. Corregiremos también las sujeciones del pararrayos.

Por último, se revisará e impermeabilizará la conexión de la nave de la iglesia con los parámetros verticales de la torre.

Interiormente se actuará en el cuerpo de campanas. Primeramente se desmontará la vieja estructura de madera, la escalera y se limpiará de escombros toda la superficie existente incluyendo el levantado de la capa de mortero que sirve como pavimento actual. Se reforzará este forjado mediante la ejecución de una capa de compresión donde apoyará la nueva escalera metálica con el fin de facilitar el acceso ocasional y de mantenimiento del último cuerpo. También colocaremos los siguientes elementos de protección:

· Una barandilla metálica de protección en el desembarque de la escalera de obra existente.
· Trampilla metálica en el hueco de acceso de la bóveda.
· Protección de los huecos de campanas mediante cajeados de bastidor y malla metálica.

11 PROGRAMA DE ACTUACIONES

1.1 Montaje de andamio tubular metálico en las cuatro alzadas de la torre.
1.2 Instalación de medidas de seguridad.

2 DESMONTADOS

2.1 Desmontado de los restos de cornisa gravemente erosionados sueltos y preparación de superficies.

2.2 Desmontado de estructura de madera existente en el cuerpo de campanas y escalera de madera.

2.3 Demolición de capa de mortero en forjado cuerpo de campanas y retirada de escombros existentes.

3 RESTAURACIÓN DE CORNISAS Y PARAMETROS

3.1 Restauración de cornisas con producto formado por arenas especiales (polvo de piedra igual a la cantería existente) con resinas. En planos A1 las zonas grafiadas en rojo son tramos en estado muy grave mientras que las grafiadas en azul son graves o poco graves.

3.2 Tratamiento de las cornisas con impermeabilizante líquido incoloro y ejecución de remate superior con mortero hidrófugo con pendiente para evacuar el agua lluvia.

3.3 Reconstrucción de los tramos totalmente desaparecidos con resina y ácidos provenientes de sillerías de igual características que los existentes y encofrado mediante moldura igual a la cornisa existente previo anclaje de redondos de acceso en el cuerpo de piedra.

3.4 Impermeabilización y refuerzo de los encuentros la iglesia con la torre. Repaso de acabado.

3.5 Limpieza de pavimentos con chorro de arena agua.

3.6 Rejuntado con mortero de cal de las juntas de las piezas de cantería.

3.7 Reposición de pináculos desaparecidos.

4 ACTUACIÓN EN EL CUERPO DE CAMPANAS

4.1 Refuerzo de forjado mediante capa de compresión de 4 cm de espesor armada con mallazo de 50 de 20x20 cm. B 400S.

4.2 Colocación de escalera de acceso a último cuerpo según plano A5.

4.3 Colocación de barandilla metálica en desembarque de escalera.

4.4 Colocación de trampilla metálica en hueco de bóveda de piedra fijada mediante tornillos anclados en la piedra.

4.6 Colocación de las protecciones metálicas en los huecos según plano A5 Tipo 1 para los dos huecos con campanas y Tipo 2 para los otros dos.

Composición de la página por Angel Gimeno Monforte 19-8-2006
